秋霞电影网電子-一站式節能監測整體解決方案

遠程預付費電能管理係統

在宜興共昌集團家屬院及商鋪樓的應用摘要

采用智能遠程預付費電度表，采集各租戶實時用電量、剩餘電量，通過智能遠程預付費電度表進行遠程分合閘控製，進而實現先售電後用電。係統采用現場就地組網的方式，組網後通過現場總線通訊傳至後台，通過SW2018型遠程預付費電能管理係統實現各租戶用電的收費、監控和管理。

概述

江蘇共昌軋輥有限公司地處長江三角洲蘇浙滬的中心，座落於宜興，是由原宜興市共昌軋輥有限公司與杭州鋼鐵集團公司、美國聯合電鋼英國戴維軋輥有限公司、山東日照鋼鐵公司共同出資成立的中外合資企業。企業前身始建於1958年，1976年開始生產軋輥，至今己有三十多年的生產發展曆史，是為鋼鐵冶金生產企業供應各類大型軋輥的工廠，具有年產各類常規軋機軋輥和連軋板帶軋機軋輥9萬噸的能力(其中連軋板帶軋輥4萬噸，常規軋機軋輥2萬噸，以鑄代鍛支撐輥2萬噸。

本項目是為共昌集團家屬院以及商鋪樓預付費管理係統設計一套智能用電計量管理係統，本係統主是針本對商戶用電的性質，實現商戶用電的智能化管理，為保證商戶用電的獨立性和安全性，采用一戶一表的方案，針對本項目為商業用戶配置秋霞电影网三相預付費電能計量表計DTZY1218來獨立計量每個商業用戶的用電量,為居民樓用戶配置秋霞电影网單相預付費電能計量表計DDZY1218來獨立計量每個居民樓用戶的電量，通訊管理機通過RS-485總線采集所有終端電能計量儀表的數據。通訊管理機將數據通過GPRS網絡傳輸至中心管理計算機。係統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現整個項目商戶用電的智能化管理。

參考標準

表格如下：

ISO/IEC11801 《國際綜合布線標準》

GB/50198 《監控係統工程技術規範》

GB50052-2016 《供配電係統設計規範》

GB50054-2015  《低壓配電設計規範》

IEC 61587 《電子設備機械結構係列》

DL/T448-2016 《電能計量裝置技術管理規程》

DL/T 698.1-2009 《第1部分：總則》

DL/T 698.2-2010 《第2部分：主站技術規範》

DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規範-通用要求》

DL/T/814-2013 《配電自動化係統功能規範》

DL/T5137-2001 《電測量及電能計量裝置設計技術規程》

GB2887 《計算站場地技術條件》

GB/T18460.3  《IC卡預付費售電係統 第3部分：預付費電度表》



係統方案

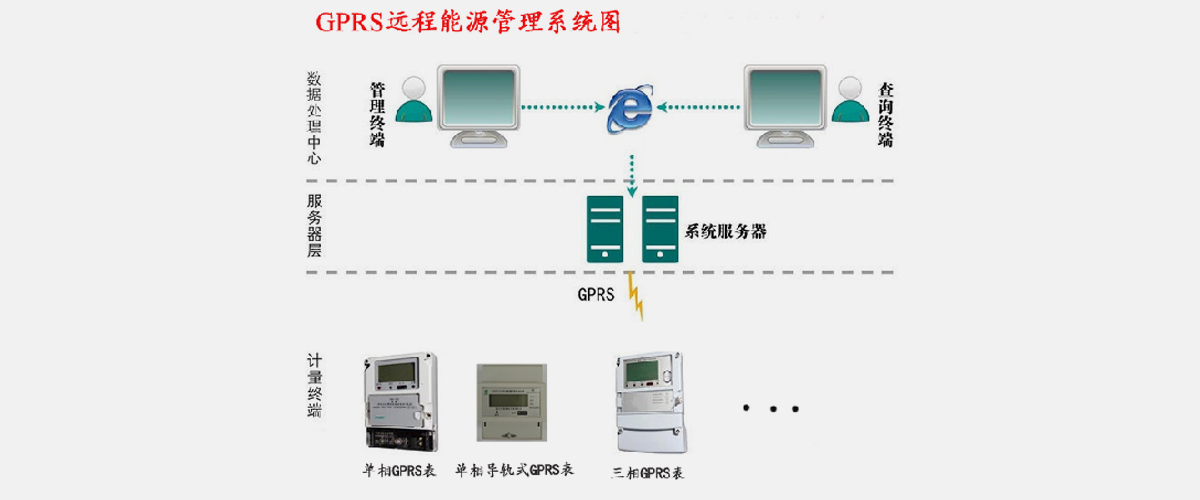

SW2018遠程預付費電能管理係統根據共昌集團實際情況進行組網設計，對商鋪租戶加裝遠程費控智能表，對居民樓用戶加裝單相遠程費控表，采用就地組網，所有電表通信采用手拉手方式接入采集終端。通過GPRS將數據傳送至服務器。整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。

[秋霞电影网節能學院]SW2018遠程預付費電能管理係統

現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣櫃內，這些裝置均采用RS485通訊接口，實現數據現場采集。

網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。

站控管理層：設有高性能工業服務器、顯示器、打印機等設備。監控係統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

係統功能

整個係統軟件設計分為三個大塊，分別是集中抄表服務係統，遠程預付費電能管理係統，以及用戶查詢係統。

集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費係統包含所有開戶、售電、遙控及報表功能；用戶查詢機係統用於商鋪查詢個人信息、充值和用電情況；另外還可配置手機端查詢網站，可用於商鋪用戶在手機網站終端上實時查詢個人信息、充值、遠程控製及每日用電情況，如果條件滿足，還支持用戶使用支付寶銀聯等方式遠程自助購電。

主要特點

特點如下：

1．快速配置，即裝即用：將電表和通訊管理機配置導入係統就可以使用；

2．遠程集中抄表：免去人工抄表，電表狀態實時性可精確到3分鍾以內；

3．支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價；

4．遠程售電：財務集中管理，電量實時下發，並比對充值次數防止作弊；

5．數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；

6．遠程控製：可對任意一塊電表執行遠程拉閘或保電等一係列遠程控製操作，方便管理；

7．能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量儀表每天的用能狀況；

傳統的IC卡預付費售電管理係統實現了先交費後用電的管理模式，但由於抄收電表數據依賴於購電卡，用戶用電數據滯後於發生時間，不僅需要人工抄表，也無法有效進行用電管理、監控和實時控製。

利用遠程預付費電能管理係統，無需IC卡，可以實現計算機遠程集中抄表、實時監控、遠程充值和遠程控製，再通過預警信息和短信通知，以及手機網站，物管部門即可完成整個抄表、收費、控製和核查工作，實現高度信息化和自動化，大大提高用電營銷管理效率和水平，節約人力物力的同時，也提高了經濟效益，同時還具有防信息泄露防竊電的安全功能。

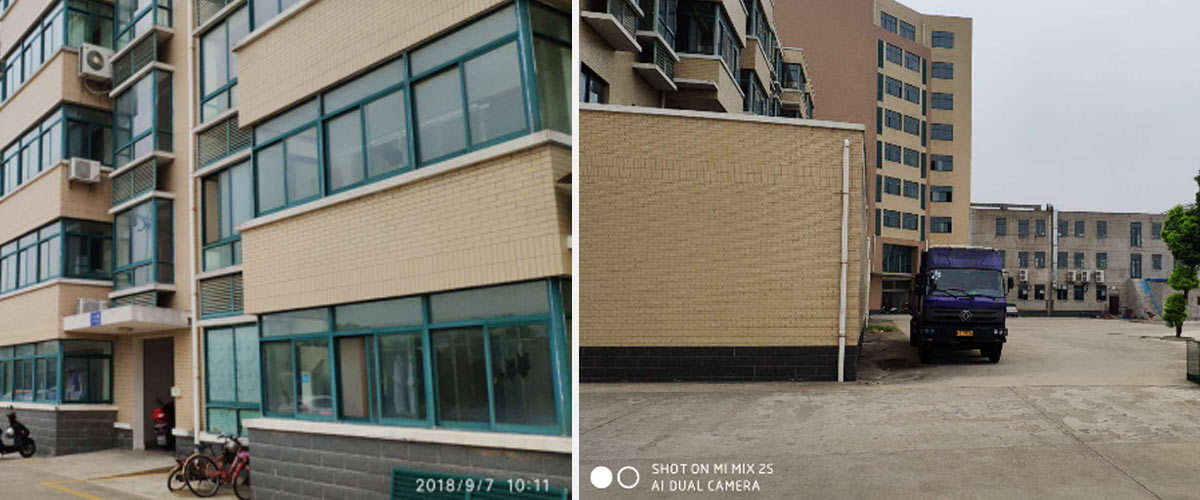

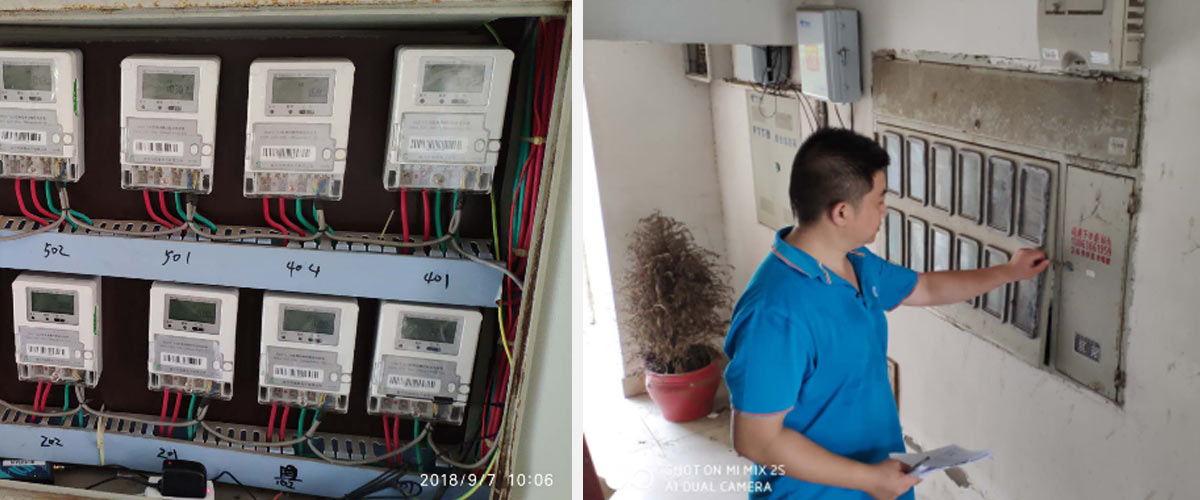

現場圖片展示

圖片展示

[秋霞电影网節能學院]SW2018遠程預付費電能管理係統

[秋霞电影网節能學院]SW2018遠程預付費電能管理係統

結束語

商業建築智能化管理是當下的主流趨勢，在當下的主流智能配電係統的普及的市場情況下，更多資費管理和係統結合的需求成為市場的主流聲音。

從物業管理方的角度，業主的用能繳費一直是一個複雜的課題。首先是各個業主繳費時間的不統一，繳費的方式不統一，迫使物業管理方在此部分要花費大量的人力物力去維護相關信，收繳相關費用。

針對市場的主要痛點，我公司特提供成套的預付費解決方案，係統不但可以預收電費，實現“先交錢、後用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關於“節能減排”等號召時有選擇性的進行限電。現場通過遠程預付費的係統，實現了先交費後用電，可以避免物業公司的電費墊資問題，從而緩解了商業提剛剛運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。
